제품 설명

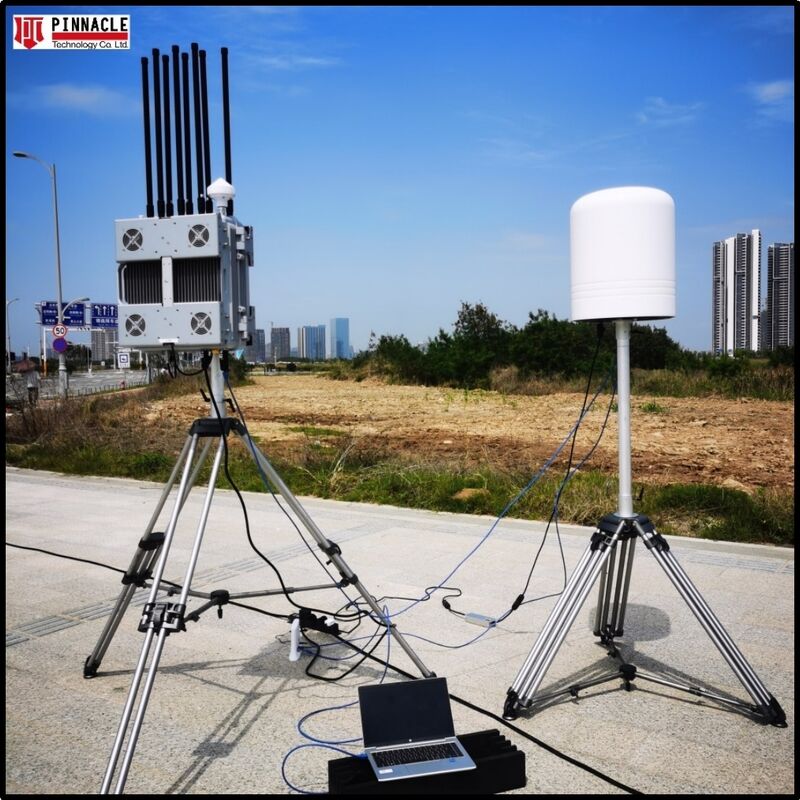

PTC-XD-PRO 안티 드론 시스템

PTC-XD-PRO 안티 드론 시스템은 고급 UAV 감지 및 방해 전파 기능을 통합하여 영구 실외 설치용으로 특별히 설계되었습니다. 이 포괄적인 솔루션은 다중 대상 방향 찾기 및 위치 지정을 동시에 수행하여 대상 UAV와 조종사 모두의 정확한 위치 파악 및 궤도 추적을 가능하게 합니다.

정교한 무선 간섭 및 최첨단 차단 기술을 활용하는 이 시스템은 UAV 비디오 전송, 원격 제어 및 내비게이션 링크를 효과적으로 차단하여 승인되지 않은 드론이 출발지 또는 착륙으로 즉시 돌아가도록 강제합니다. 옵션 재밍 장비와 통합하면 보안 구역에 대한 향상된 모니터링 기능으로 완벽한 저고도 공역 보호 기능을 제공합니다.

응용

대규모 이벤트 보호, 공공 보안 순찰, 국경 방어, VIP 보호 세부 사항, 군사 구역, 전력 및 석유 화학 시설, 공항 보안을 포함한 다양한 시나리오의 저고도 보안에 이상적입니다. 이 시스템은 오프라인에서 독립형 장치로 작동하고 유연한 배포 옵션을 제공하며 다양한 운영 요구 사항을 충족하는 신속한 응답 기능을 제공합니다.

탐지 시스템 사양

수동 감지 모듈

매개변수	사양
모델	PTC-UAV-D2C
주파수 범위	100MHz~6GHz
감지 범위	1-5km
감지 감도	≥ -95dBm(25kHz)
방향 찾기 정확도	이동 10° 이하, 호버링 3°
방향 지향성	360° 전방향
지원되는 변조	FM, 2FSK, 4FSK, GFSK, MSK, BPSK, QPSK, 16QAM, 64QAM, OFDM, DSSS, FHSS
동시 감지	≥10 드론
주요 주파수	433MHz(맞춤형), 910MHz, 1.2GHz(맞춤형), 1.4GHz, 2.4GHz, 5.2GHz, 5.8GHz
감지 높이	0-1000m
방향 정밀도	1.0° 이하(RMS)
전력 소비	15W
포지셔닝 정확도	드론 10m 이하, 조종사 10m 이하
감지 시간	3초 이하
새로 고침 시간	3초 이하
탐지 성공률	≥97%
작동 온도	-40°C ~ +70°C
전원공급장치	AC 110V-240V
치수	Φ600mm * H420mm (±2mm)
무게	30kg

호환 가능한 드론 모델

DJI, Autel, Parrot, 3DR, Skydio, Fimi, Yuneec, Swellpro, Aee, Futaba, Hubson, Zhendi, Wi-Fi 드론 및 DIY 드론(아날로그 이미지 전송)

탐지 기능

드론 탐지 및 식별:침입하는 드론의 브랜드, 모델, 주파수, 기술 사양을 탐지하고 식별합니다.
드론 포지셔닝:경도, 위도, 방위각, 거리, 속도, 고도를 포함한 실시간 위치 데이터로 DJI 시리즈 드론의 위치를 찾습니다.
조종사 포지셔닝:실시간 위치 데이터를 사용하여 DJI 드론(Air, Mini, FPV, Avata 모델)의 조종사 위치를 추적합니다.
UAV 방향 찾기:전자 지도에 실시간 방위각 표시를 통해 3개 이상의 대상에 대한 동시 방향 찾기 지원
RID 기능:RID 방송 기능을 갖춘 드론의 원격 ID 정보를 수신하고 디코딩합니다.
스펙트럼 스캐닝:스펙트럼 그래프 및 워터폴 디스플레이를 통한 100MHz-6GHz 스펙트럼 분석
고유 식별:DJI 시리즈 드론의 고유 일련번호를 인식합니다.
통합 대책:드론 식별 후 자동으로 재밍 작동
다중 표적 추적:비행 궤적 표시를 통해 여러 드론의 동시 위치 파악 및 추적
API 통합:관리 시스템과의 데이터 통합을 위한 표준 인터페이스
WiFi 모델 라이브러리:WiFi 신호 드론에 대한 향상된 감지 기능
전자 지도:AMap, Baidu 및 Google(오프라인) 매핑 지원
통합 디자인:통합 시스템 아키텍처로 설치 간소화

시스템 특징

확장된 범위:개방형 환경에서 최대 4km까지 방향 찾기
광범위한 주파수 범위:400MHz-6GHz UAV 방향 탐지 기능
수동적 작동:환경 친화적인 작동을 위해 전자기 방출이 없습니다.
연중무휴 준비:복잡한 전자기 및 혹독한 기상 조건에서도 지속적인 작동
360° 범위:전체 보호 공역에 대한 포괄적인 탐지
블랙/화이트 목록:협동 드론과 비협조 드론 구별(DJI 모델)
침입 경고:드론 감지 시 청각 및 시각 경보
궤적 재생:보안 평가를 위한 과거 비행 데이터 분석
탐지 기록:드론 일련번호, 모델, 주파수 및 다차원 데이터에 대한 포괄적인 로깅
데이터 시각화:히트맵과 꺾은선형 차트를 통한 통계분석
다중 지도 지원:Gaode, Bing, Baidu 및 Google 오프라인을 포함한 전자 지도 전환

선택적인 전파방해 시스템

방해 사양

채널	주파수 범위	출력 전력	대역 내 평탄도
CH1	900-930MHz	100W	±0.5dB
CH2	1160-1300MHz	100W	±0.5dB
CH3	1550-1610MHz	100W	±0.5dB
CH4	2400-2480MHz	100W	±0.5dB
CH5	5150-5250MHz	100W	±0.5dB
CH6	5725-5850MHz	100W	±0.5dB
CH7	400-450MHz	100W	±0.5dB
CH8	1400-1440MHz	100W	±0.5dB

방해 시스템 세부사항

매개변수	사양
작업 채널	8개 채널
총 출력 전력	800W
전원 입력	AC220V / AC110V / DC48V / DC24V
방수 등급	IP65
작동 온도	-30°C ~ +55°C
치수	500450235mm
순중량	약 35kg
장착 옵션	벽면 장착(표준), 폴 장착(옵션)
보호 기능	VSWR 보호(VSWR > 5:1일 때 자동 차단), 온도 보호(자동 차단 >75°C, 55°C에서 재시작)
운행일정	365일 24시간 연속운영
건설	파손 방지 설계를 갖춘 금속 하우징
