원래 장소:
첸젠 중국
브랜드 이름:
PTC
인증:
ISO 9000
모델 번호:
DRV3KM
제품 세부 사항: |
|

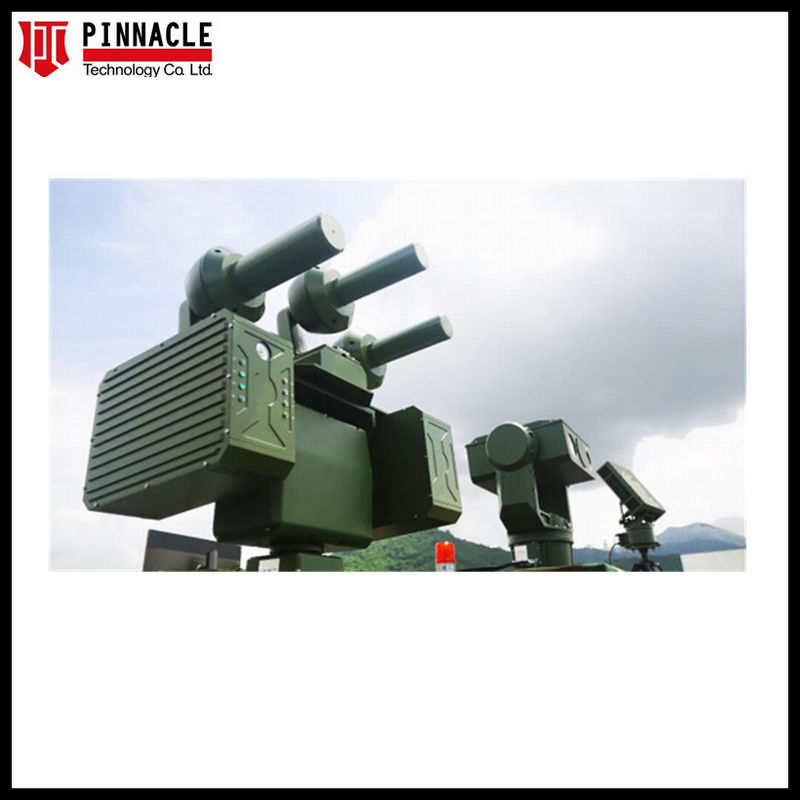

낮은 고도 UAV / 드론 탐지 및 방해 시스템은 원치 않는 UAV / 드론 잠재적인 악성 활동을 모니터링하도록 설계되었습니다.
이 시스템은 보안 레이더, 비디오 탐지 카메라, 라디오 탐지 및 RF 방해 모듈으로 구성된 고급 모듈 디자인 시스템입니다. 설치가 빠르고 유지 보수 및 업그레이드도 쉽습니다.더 단단하고 더 큰 보안 커버리지를 위해 여러 장치가 네트워크로 연결 될 수 있습니다..
이 시스템은 멀티 센서 정보 융합과 협업 작업을 통해 UAV / 드론을 모니터링합니다.그리고 안전성 확보를 위해 방위 구역으로 들어가는 UAV / 드론에 방해 및 강제 착륙 작업을 수행합니다..
|
레이더 기술 파라미터:
| 항목 | 지수 |
| 시스템 | 3차원 활성단계 배열 |
| 밴드 | 쿠 밴드 |
| 힘 | ≤ 120w |
| 탐지 범위 | 최대 범위: 3km (RCS=0.01m2) |
| 최소 거리: 200m | |
| 범위 해상도 | ≤ 10m |
| 아지무스 해상도 | 30.6° |
| 아지무스 정확도 | 0.5° |
| 고도 해상도 | 3° |
| 높이의 정확성 | 1° |
| 방향적인 커버리지 | 수평: 360°, (≤7초) |
| 수직: 42° | |
| 스캔 범위 | 360° 기계 스캔 |
| 무게 | ≤35kg |
| 차원 | 600mm (H) x 420mm (W) x 330mm (L) |
| 전원 공급 | DC 24V, 10A |
| 전력 소비 | ≤ 120W |
| IP | 65 |
| 장치 | 항목 | 지수 |
| EO 카메라 | 결의 | 1080p |
| 픽셀 | 2백만 | |
| 조명 | ≥ 0.0021x | |
| 초점 길이는 | 22.5~755mm,34x 광학 | |
| 관점 | 수평 시야장: 0.54°~18.12° (위드 테레) | |
| 수직 시야장: 0.41°~13.48° (위드 테레) | ||
| 뷰 범위 | 판 범위: 360° 무한 | |
| 기울기 범위: -45°~+90° | ||
| 회전 속도 | 패너 속도 ≤80°/s,기울기 속도 ≤60°/s | |
| 열 | 센서 | 냉각되지 않은 초점 평면 센서 |
| 픽셀 | 384*288 | |
| 적외선 파동 대역 | 8~14um | |
| 초점 길이는 | 31~155mm | |
| 관점 | 수평 시야장: 4.02°~19.9° (위드 테레) | |
| 수직 시야장: 3.21°~15.9° (위드 테레) | ||
| 레이저 야간 시력 | 레이저 광원 | 적외선 레이저 |
| 파장 | 810nm | |
| 힘 | 15W | |
| 시스템 | UAV 식별 및 추적 범위 | 맑은 하늘:≤2.4km |
| 야간 시력:≤1.2km,열: ≤700m | ||
| 확인 시간 | <3S | |
| IP | 66 |
RF 방해 모듈s매개 변수
| 채널 네 | 주파수 | RF출력 전력+/-3dBm |
| 1 | 20~600MHz | 50W |
| 2 | 600~1400MHz | 50W |
| 3 | 1400~2200MHz | 50W |
| 4 | 2200~3000MHz | 50W |
| 5 | 3000-3800MHz | 50W |
| 6 | 3800~4600MHz | 50W |
| 7 | 4600-5400MHz | 50W |
| 8 | 5400~6200MHZ | 50W |
| 전체 작업 채널 | 8채널 | |
| 각 대역 전력 | 50W | |
| 전체 출력 전력 | 400W | |
| 전력 조절 | 각 대역 전력은 소프트웨어에 의해 조절 될 수 있습니다 | |
| 방해 범위 |
500~2000m, 방해 범위는 지역 환경에 따라 달라집니다. 요인 및 드론, 원격 제어 및 Jammer 사이의 거리 |
|
| 안테나 | 내장된 고가이드 옴니 안테나 | |
| 방해 대상 | 드론 주파수와 원격 제어 주파수 20-6000 | |
