울트라 와이드밴드 RF 전력 증폭기 모듈 2500 ~ 6000MHz 50W 출력 전력 5G WiFi 6 위성 및 레이더 시스템 애플리케이션에 적합
브랜드 이름:
PTC
모델 번호:
PTC-A2560-50W
원산지:
중국 선전
인증:
QS,CE
MOQ:
1개
가격:
Neg
공급 능력:
50000/월
배달 시간:
3-30 일
지불 조건:
웨스턴 유니온, 전신환, L/C (신용장), 인수 인도, D/P (지급도 조건)
표준 포장:
판지 포장
제품 세부 정보
강조하다:
울트라 와이드밴드 RF 전력 증폭기 모듈
,5G용 50W RF 전력 증폭기
,Wifi 6 위성 RF 증폭기
제품 설명
세부 사양 및 특징

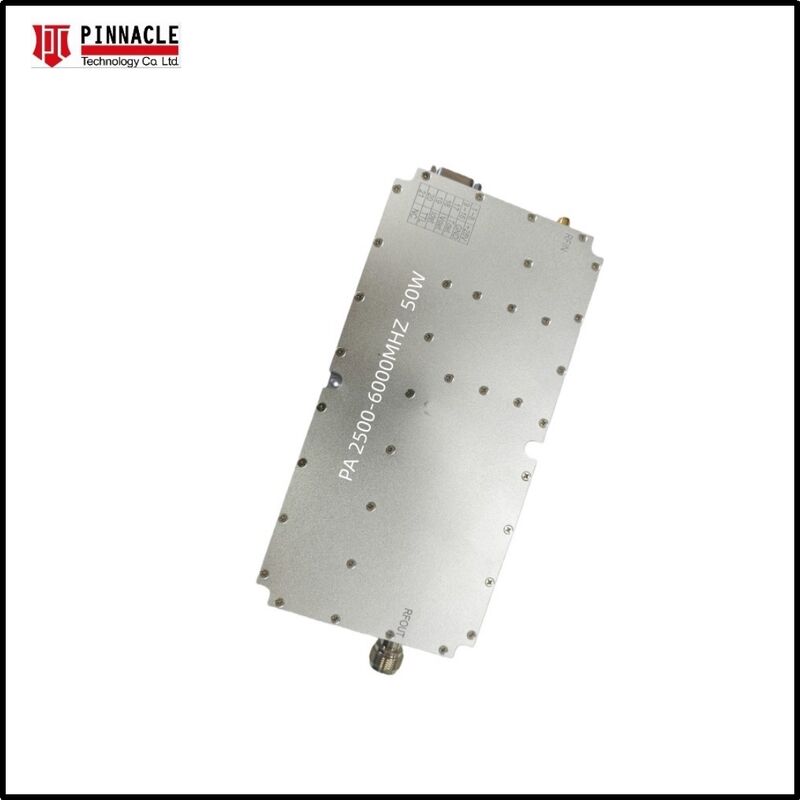

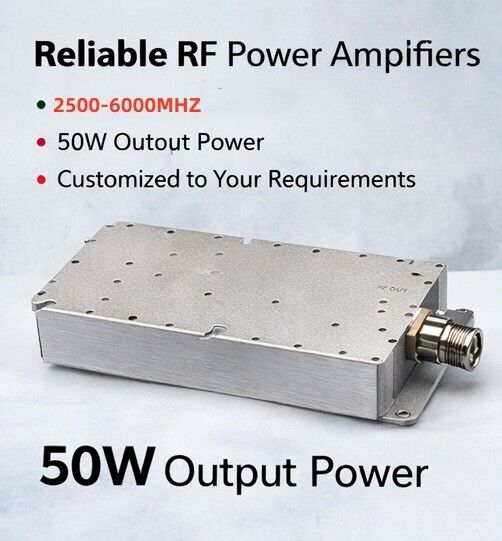

초광대역 RF 전력 증폭기 모듈 2500-6000MHz 50W 출력 전력
이 2500-6000MHz RF 모듈은 5G, WiFi 6, 위성 및 레이더 시스템 애플리케이션을 위해 설계된 50W 전력 증폭기 모듈입니다. 이 모듈은 외부 신호 소스 없이 작동합니다.
주요 특징
- 초광대역 성능: 400MHz에서 3000MHz까지 끊김 없는 커버리지로 여러 협대역 증폭기 불필요
- 고급 GaN 기술: 실리콘 카바이드(GaN-on-SiC) 기반의 고효율 질화갈륨 소자를 사용하여 뛰어난 전력 밀도 및 열 관리 제공
- 내장 보호 기능: 과열 보호 및 VSWR(전압 정재파비) 보호를 위한 통합 회로 포함으로 신호 반사로 인한 손상 방지
- 콤팩트 및 견고함: 정밀 가공된 알루미늄 합금 섀시에 수용되어 열악한 산업 및 모든 관련 환경에서도 견딜 수 있도록 설계
- 맞춤 제작 가능: 요청 시 주파수 범위 및 출력 맞춤 제작 가능
애플리케이션
- 전자전(ECM): 신호 재밍 및 광대역 간섭 시스템에 이상적
- 테스트 및 측정: EMC 테스트 및 안테나 측정을 위한 안정적인 랩 등급 전원 공급 장치
- 통신 시스템: 5G, Wi-Fi 6 및 위성 지상국의 고출력 부스터
- 레이더 시스템: 최신 레이더 탐지를 위한 펄스 및 CW(연속파) 애플리케이션
기술 사양
| 매개변수 | 사양 |
|---|---|
| 주파수 범위 | 2500-6000MHz |
| 출력 전력 (P_sat) | ≥50W |
| 이득 | ≥50dB |
| 대역 내 이득 평탄도 | ≤5.0dB |
| 작동 전류 | ≤5.5A |
| 커넥터 | SMA-암 |
| 전원 공급 및 제어 인터페이스 | DB7W2 |
| VCC 전원 공급 및 최대 전압 | +28V, +32V |
| 치수 | 180×90×25mm (커넥터 제외) |
| 순중량 | 1kg |
| 전원 공급 와이어 | 빨강+검정+활성화 와이어 |
| 작동 온도 | -40℃ ~ +55℃ |
