신호 방해 통신 및 측정을 위해 6~8GMHz를 커버하는 50W의 RF 전력 증폭 모듈
브랜드 이름:
PTC
모델 번호:
PTC-A6080-50W
원산지:
중국 선전
인증:
QS,CE
MOQ:
1개
가격:
Neg
공급 능력:
50000/월
배달 시간:
3-30 일
지불 조건:
웨스턴 유니온, 전신환, L/C (신용장), 인수 인도, D/P (지급도 조건)
표준 포장:
판지 포장
제품 세부 정보
강조하다:
50W RF 전력 증폭 모듈
,6~8GHz 신호 방해 증폭기
,통신 측정용 RF 증폭기 모듈
제품 설명
세부 사양 및 특징

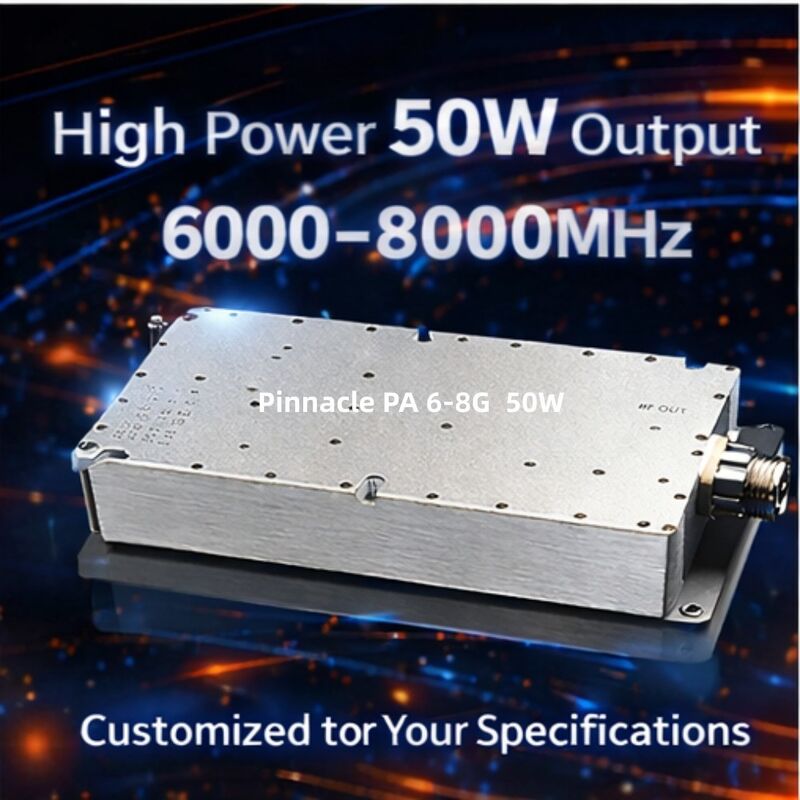

RF 전력 증폭 모듈 - 50W, 6-8GHz
프로 6-8GHz RF 모듈 50W 출력 전력, 신호 방해, 통신 시스템 및 측정 응용 프로그램에 설계되었습니다.
제품 개요
이 6-8GHz RF 전력 증폭 모듈은 외부 신호 소스가 필요하지 않고 50W 출력 전력을 제공합니다. 400-3000MHz, 2500-6000MHz,그리고 6000~8000MHz RF PA 구성.
주요 특징
- 초폭역 성능:400MHz에서 3000MHz까지 원활한 커버리, 여러 개의 좁은 대역 증폭기의 필요성을 제거
- 첨단 GaN 기술:뛰어난 전력 밀도와 열 관리를 위해 고효율 실리콘 탄화화물 (GaN-on-SiC) 장치에 갈륨 나트라이드를 사용합니다.
- 내장 보호:신호 반사로 인한 손상을 방지하기 위한 초온 보호 및 VSWR 보호용 통합 회로
- 콤팩트 & 견고한:가혹한 산업 환경과 모든 상대적인 환경에 견딜 수 있도록 설계된 정밀 가공된 알루미늄 합금 차시
- 사용자 정의:주파수 범위 및 출력 전력은 고객의 요구 사항에 따라 사용자 정의 될 수 있습니다
신청서
- 전자적 대책 (ECM):신호 교란 및 광대 스펙트럼 간섭 시스템에 이상적입니다
- 테스트 & 측정:EMC 테스트 및 안테나 측정에 필요한 신뢰할 수 있는 실험실 수준의 전원
- 통신 시스템:5G, Wi-Fi 6 및 위성 지상 스테이션을 위한 고전력 부스터
- 레이더 시스템:근대적 레이더 검출에 필요한 펄스 및 CW (Continuous Wave) 애플리케이션
기술 사양
| 매개 변수 | 사양 |
|---|---|
| 주파수 범위 | 6-8GHz |
| 출력 전력 (P_sat) | ≥50W |
| 이득 | ≥50dB |
| 밴드 내 평면성 증대 | ≤5.0dB |
| 작동 전류 | ≤5.5A |
| 커넥터 | SMA-여성 |
| 전원 공급 및 제어 인터페이스 | DB7W2 |
| VCC 전원 공급 및 최대 전압 | +28V, +32V |
| 차원 | 180×90×25mm (연결기를 제외한) |
| 순중량 | 1kg |
| 전원 공급 유선 | 빨간색+검은색+동전선 |
| 작업 온도 | -40°C ~ +55°C |
